НЕФТЬ, ГАЗ, И ХИМИЧЕСКИЕ ВЕЩЕСТВА

СМЕШИВАНИЕ СЫРОЙ НЕФТИ
Поточные смесители компании Technics могут быть адаптированы к сырой нефти и использоваться исходя состава из сырья, обеспечивая потребности пользователя и повышая прибыльность, а иногда и предоставляя возможность использования определенного сырья.

Смесители компании Technics – двойные и многоканальные, обеспечивают качество, соответствующее плановым показателям по содержанию серы, давлению паров, кислотности, вязкости, плотности и содержанию воды

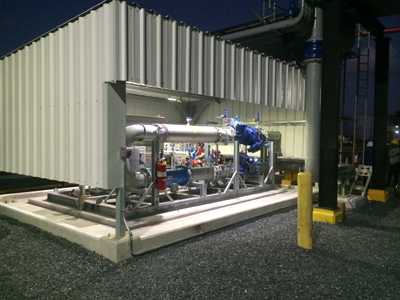

Эти системы обеспечивают установки компании Technics необходимыми задвижками, расходомерами и прочими устройствами, подключенными к системе SCADA при помощи локальных пультов управления. Дистанционное управление, контроль и создание отчетов обеспечиваются ПК и пакетом ПО. Для сырой нефти и тяжелого дизельного топлива система обеспечивается изоляцией и сопроводительным теплоконтролем.

Стандартный процесс обеспечивает перепуск сырья через двойную запорно-спускную механическую шаровую арматуру при контроле давления потока. Расходомер Кориолиса обеспечивает уровень объемного и массового расхода, а также непосредственное измерение плотности для качественного смешивания при пропорциональном перепуске сырья через контрольные клапаны. Перед впрыском в смешивающую головку, для изоляции каналов, используются задвижки с дистанционным управлением.

Гомогенизация происходит в смешивающем трубопроводе при помощи статического смесителя (также во избежание потери давления может использоваться гидравлическая система). Альтернативой могут служить резервуарные смесители.

Трубка для отбора проб забирает материал из выпускного трубопровода и передает ее в обводную линию для анализа. Как правило, пластинчатые или шестеренчатые насосы используются в паре, обеспечивая резерв на случай сбоя одного из них. Насос быстро подает образец на анализаторы и возвращает неиспользованный материал обратно ввыпускной труборпровод.

Смешанное топливо для отбора образцов при выходе из фильтра, перед подачей на анализаторы, подготавливается по давлению, температуре и содержанию воды. После анализаторов топливо поступает в атмосферный резервуар, который автоматически возвращает отработанное топливо в выпускной трубопровод.

Высокая производительность Системы приготовления топлива заключается в выполнении анализа на содержание серы, давление пара, плотность и октановое число. Компания Technics применяет различные комбинации анализаторов исходя из потребностей НПЗ. Больше информации в Онлайн разделе по Анализу
Система управления – крайне важна для эффективного смесителя
В этих системах в качестве платформы операторского интерфейса и программного управления применяется система LOGOS компании Technics. Локальный человеко-машинный интерфейс обеспечивает доступ ко всем параметрам систем и снабжен средствами графического взаимодействия с процессом. Система SCADA комплектуется рабочей станцией, мониторами и всеми периферийными устройствами.

Система LOGOS обеспечивает точное смешивание и контроль всех параметров, доступных системе получения данных и анализаторам. Пользователь может выбрать режим регулирования соотношения или автоматического обновления исходя из любой измеренной переменной. Этот параметр позволяет регулировать соотношение входящих потоков так, чтобы материал был оптимальным по содержанию серы, плотности или вязкости согласно показаниям контроллера. Кроме этого, система LOGOS обычно характеризуется следующими параметрами:
  • Графическое отображение процесса
  • Механический и автоматический режим
  • Управление доступом пользователя для администратора, контроллера и оператора.
  • Регулируемые уровни аварийного сигнала для всех параметров с архивом аварийных сигналов, содержащим дату и время.
  • Архив сигналов для отслеживания изменений установок
  • Полный интерфейс анализаторов с применением цифровых коммуникаций протокола Modbus позволяет исключить потерю разрешающей способности.
  • Кадровый блок радиотелеметрической записи
Process Screen

Окно процесса

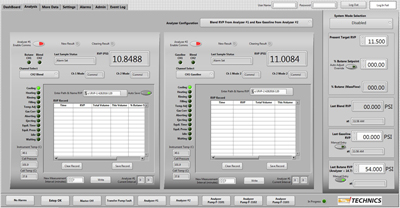

Analysis Screen

Окно анализа
